编者

2020年新冠肺炎疫情突袭我们祖国，全国各地都启动了公共卫生一级应急管理响应，各地管理部门积极采用信息化疫情防控方案，帮助疫情在最快最有效的防制措施下，得到了很好的控制。中国测绘学会智慧城市工作委员会于2月11日向行业各单位征集信息化应用案例百余项，现陆续向行业进行公开宣传，希望让更多的管理部门了解到最前沿的管理技术和方案，共同为疫情防控而努力。

一 案例背景

在新冠肺炎疫情快速发展的形势下，深圳作为全国各地外来人口大量聚集的主要城市之一，卫生防疫经受着极为严峻的考验。在此形势下，深圳市疾病预防控制中心联合易智瑞广州分公司，迅速建立“深圳疫情底图展示群”，成立疾控保障服务小组，制定方案，快速实现了深圳社区疫情分布系统的搭建。动态更新和展示疫情在深圳市的发展变化情况，方便市民访问并查看，实时掌握疫情信息。此外，还特地针对医务人员开发出防疫隔离区划分决策支持应用，通过各类医疗资源与住宅、办公等类型设施点与地图的简单交互来辅助医务人员进行医疗决策。

查看深圳社区疫情分布系统，可直接登录地址：

:8080/sys_yq_shenzhen/

访问防疫隔离区划分决策支持应用，可直接登录地址：

:8080/facilities/

二 案例内容

1

系统架构

该系统基于B/S架构进行设计和实现：

前端部分基于React框架和ArcGIS API for JavaScript 4.x系列进行开发；

后台部分基于ArcGIS Server以及相关地图服务接口。

2

数据来源

系统所用疫情相关数据为深圳市疾病预防控制中心提供，基础地理数据由北京捷泰天域信息技术有限公司提供。

3

功能介绍

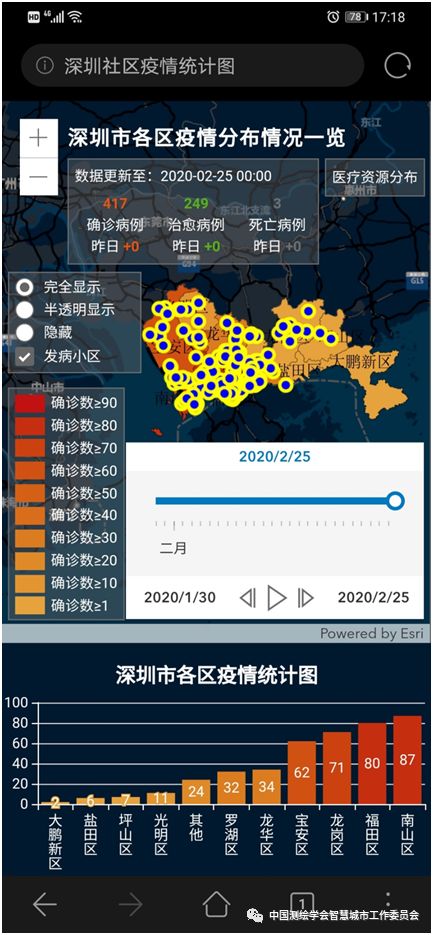

系统同时支持PC浏览器(推荐使用Chrome、Firefox、Edge进行访问)和移动设备浏览器进行访问。

1）主要功能：

深圳市新冠肺炎病例统计，从空间分布上、直观数字上、图表统计上分别展示深圳各区最新的统计数据；

深圳市新冠肺炎病例社区分布图，数据精确到深圳各小区；

深圳市新冠肺炎病例发展时序图，展示随时间变化疫情在小区中的发展情况；

深圳市医疗资源分布查询，展示所选中心位置附近的医疗资源分布；

2）展示效果：

三 应用效果（以PC浏览器为例）

01

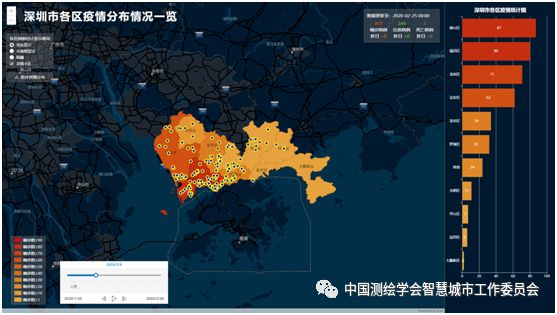

界面纵览

系统界面布局分为居中地图和右侧面板，中间地图采用蓝黑底图，地图右上面标注了截止数据更新日的确诊病例、治愈病例和死亡病例。而中间地图则根据各区确诊人数不同进行了颜色渲染，右侧面板进行了数据的柱状统计展示。

02

地图中心——直观、所见即所得的方式展示疫情分布情况

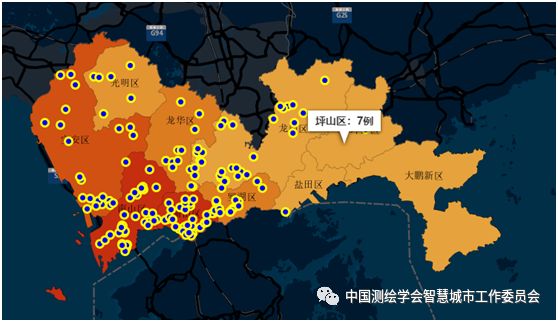

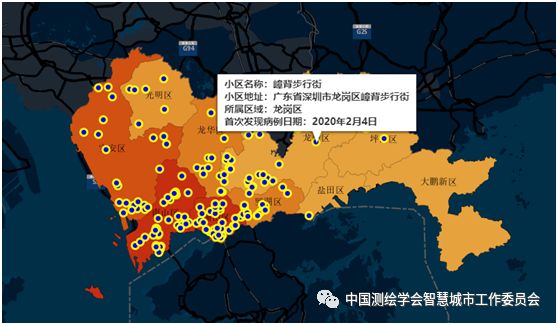

显示的是深圳各个行政区发病人员数量的分层设色图以及发病小区点。其中发病人员数量越多颜色越深，并与左下角图例相呼应，点击地图的深圳行政区或者小区点，会显示发病人数统计数据信息。

03

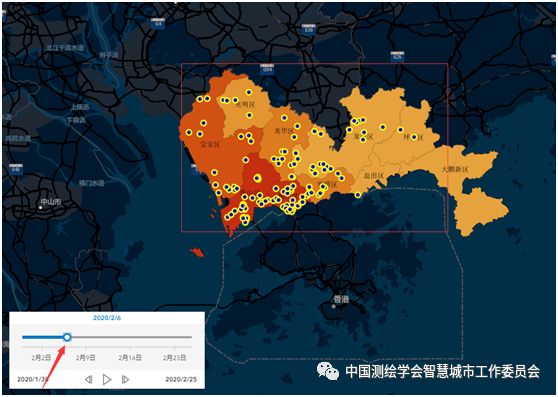

左上角图层控制和左下方的时间播放条 - 提供图层显示隐藏操作和时序操作，能更聚焦所需信息和总览小区疫情发展时序情况

左上角图层控制可以对行政区发病分层设色图和发病小区点进行显示/隐藏控制，便于查看基础底图，确认周边环境；

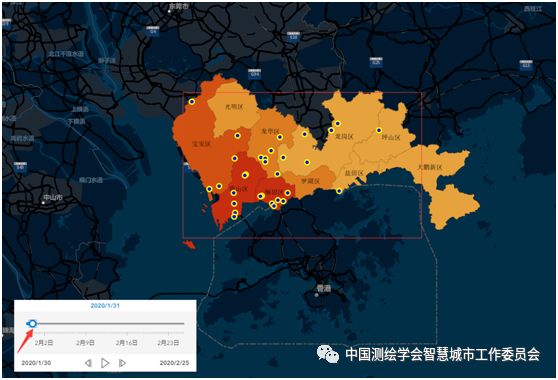

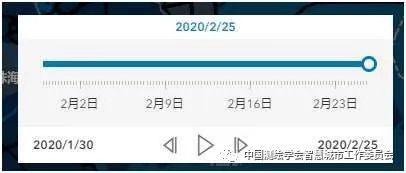

并且在勾选“发病小区”后，左下方会出现时间播放条，该时间播放条可以人工拖动或者点击播放按钮自动播放，随着时间进度变化，小区点会动态显示，展示出小区疫情的空间时序变化。

右上方疫情最新统计数据 – 收录深圳疾控中心官方最新深圳疫情统计数据，用数字来描述事实：

右上方以最新官方统计数据数字展示最新疫情情况。

04

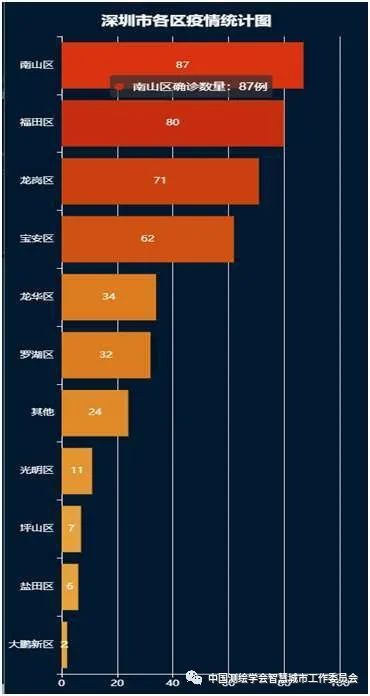

右侧各行政区发病人数统计柱状图 – 量化展示各行政区发病情况

统计图数据和地图的行政区发病设色图一致，均来源于同一套数据，系统左侧地图负责展示空间关系，而右侧的图表则负责展示量化展示。

05

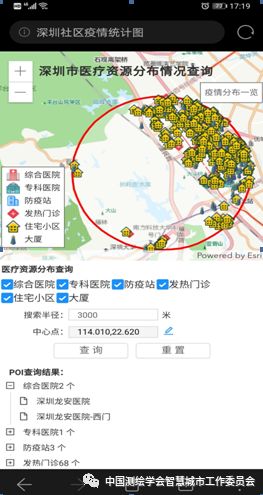

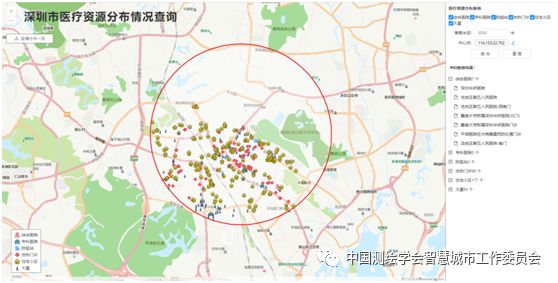

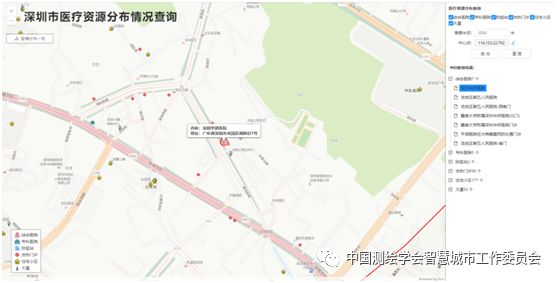

左上角医疗资源分布 – 提供医疗资源分布缓冲查询功能

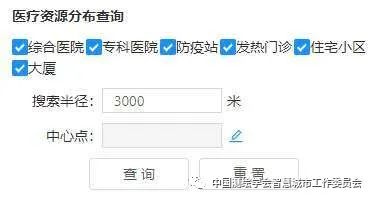

点击左上角的“医疗资源分布”，会进入医疗分布资源查询界面，此时可以通过该界面右侧的操作面板，选择需要查询的医疗资源和缓冲中心点，输入缓冲半径，进行医疗资源分布的查询。

结果以地图打点配合右侧列表的形式展示，点击具体列表项，地图会高亮并且定位至该资源位置，并显示基础信息。

06

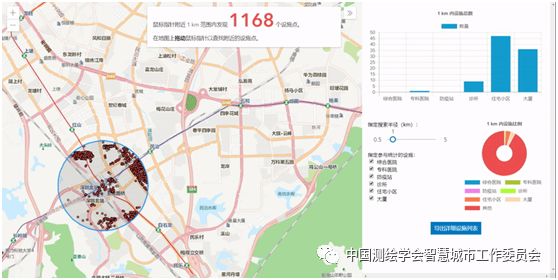

防疫隔离区划分决策支持应用

除上述主系统外，深圳疾控中心和易智瑞公司还合作开发出一个防疫隔离区划分决策支持应用，访问地址为：

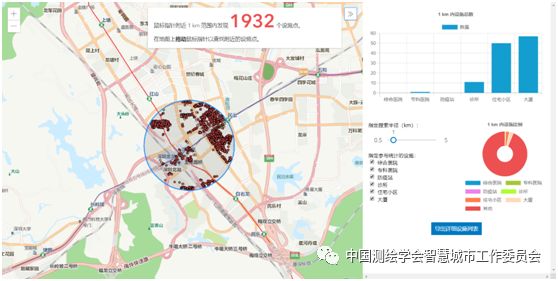

:8080/facilities/ 。用户可通过在地图上拖动鼠标来搜索鼠标附近的各种设施，并在右侧的统计面板上关注搜索结果中各类医疗资源与住宅、办公等类型设施点的统计信息；通过与地图的简单交互医务决策者可综合评估范围内各类型设施点的比例，更加合理科学地划分防疫隔离区。

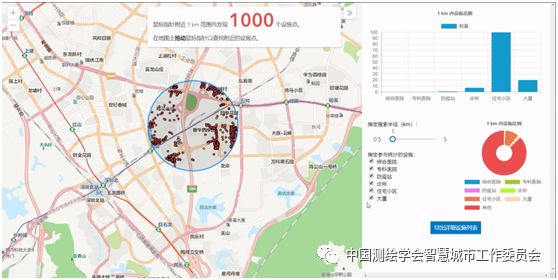

范围内的设施点及其统计信息随鼠标在地图上拖动会立即更新。统计信息包括指定类型设施点的数量及比例。

通过修改搜索半径以指定搜索范围大小，勾选关心的设施点类型以提取所需的统计信息。

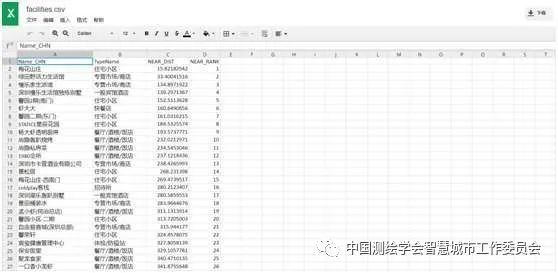

支持将搜索结果导出为设施点详细列表，列表提供设施点名称、类型及距离搜索中心的距离，并按距离由近及远排列。

深圳市疾病预防控制中心发布的深圳社区疫情分布系统，其应用效果可以总结为：粒度细，细至各区域各小区；与医疗资源分布和防疫隔离区划分情况相衔接，，是辅助疾控部门进行疫情防控，辅助医疗决策的新型探索。

1、粒度细

深圳社区疫情分布系统将大到各个区域，小至各小区的确诊人数在地图上实时展示出来，用户可以清晰的查看自己所在地附近的疫情数据；医疗资源分布应用将深圳各区域各类型级别的医院、防疫站、住宅小区和大厦同时在地图上展示，方便用户快速检索。

2、为医疗决策提供保障

该系统新增了医疗资料分布情况查询和防疫隔离区划分决策支持应用，医务决策者可直观地通过确诊地点和医疗资源分布与地图的简单交互评估范围内各类型设施点的比例，更加合理科学地划分防疫隔离区更有效的应对疫情突发状况。

四 创新点

1、基于WebGL技术的动态渲染

疫情行政区划和小区点数据的渲染和统计展示，均通过WebGL技术实现，能够动态、快速的在浏览器端进行，既减轻了服务器处理的压力，也保证了系统使用的流畅度。

2、多端适配

前端展示系统仅开发一套，通过多端适配处理，能同时在PC浏览器和手机浏览器上打开和使用，这样既能方便客户使用，无需切换访问网址也能在不同终端上使用系统；同时保证了各个终端上功能的一致性，并且减轻了后续代码的维护工作。

3、用户体验好、交互性强，多维度展示疫情分布和医疗资源

深圳社区疫情分布系统针对确诊、疑似和死亡病例的每日新增数据和累计数据从空间、时间维度进行了分析和可视化，用户交互性强，实现了分类地图切换、地图图表双向互动、表格动态排序、疫情数据动态显示、医疗资源检索和统计等有特色的交互功能。

4、功能完善

深圳社区疫情分布系统的功能不局限于实时展示各区确诊人数，还新增了医疗资源分布情况查询，此外，还开发了轻量级的防疫隔离区划分决策支持应用，医务决策者可直观地通过确诊地点和医疗资源分布与地图的简单交互评估范围内各类型设施点的比例，更加合理科学地划分防疫隔离区。因此，功能更加完善。

五 社会价值

借助上述系统和应用，用户不仅能够更直观的了解深圳全市各区甚至各小区的疫情状况和发展动态，还可以随时查看任何点所在周边的医疗资源并进行科学决策，能够帮助用户更有针对性地采取防护措施，优化疫情期间的就医选择，极大的提高了防护效率，减少民众恐慌。
